Як свідчить проведений нами аналіз, не у всіх проектах передбачаюється екран, який виключає можливість прямого опромінювання операторів електроручних вентиляторів.
Захист людей від можливого опромінювання від накопиченого у протипилових фільтрах радіоактивного пилу ігнорується, пропри пряму норму, яка міститься в пунктах 7.2.1.16 та 7.2.2.6 ДБН В.2.2-5:2023 “Захисні споруди цивільного захисту”.
Якщо протипиловий фільтр знаходиться в окремому приміщенні, тоді стіна між відповідними приміщеннями повинна мати визначену нормами товщину.
Як видно з таблиці, матеріалом може бути як залізобетон/бетон, так і цегла.
Найбільш доступним рішенням ми вважаємо застосування тротуарних плит потрібного розміру. Зазвичай тротуарні плити достіпні в будь-якому регіоні, і коштують недорого. Можна зробити таку плиту власноруч.
Довідково: плита 1000х1000х100 мм (1м2) має масу 240 кг.
Ми дослідили найбільш поширені умови, в яких будуються сховища і укриття, і склали схему, на якій зазначили можливий вигляд захисного екрану в фільтровентиляційному приміщенні.
Схематичне зображення не є рекомендацією, тому слід керуватися вимогами чинних норм, обстановкою на об’єкті та іншими чинниками, які впливають на вибір рішення.

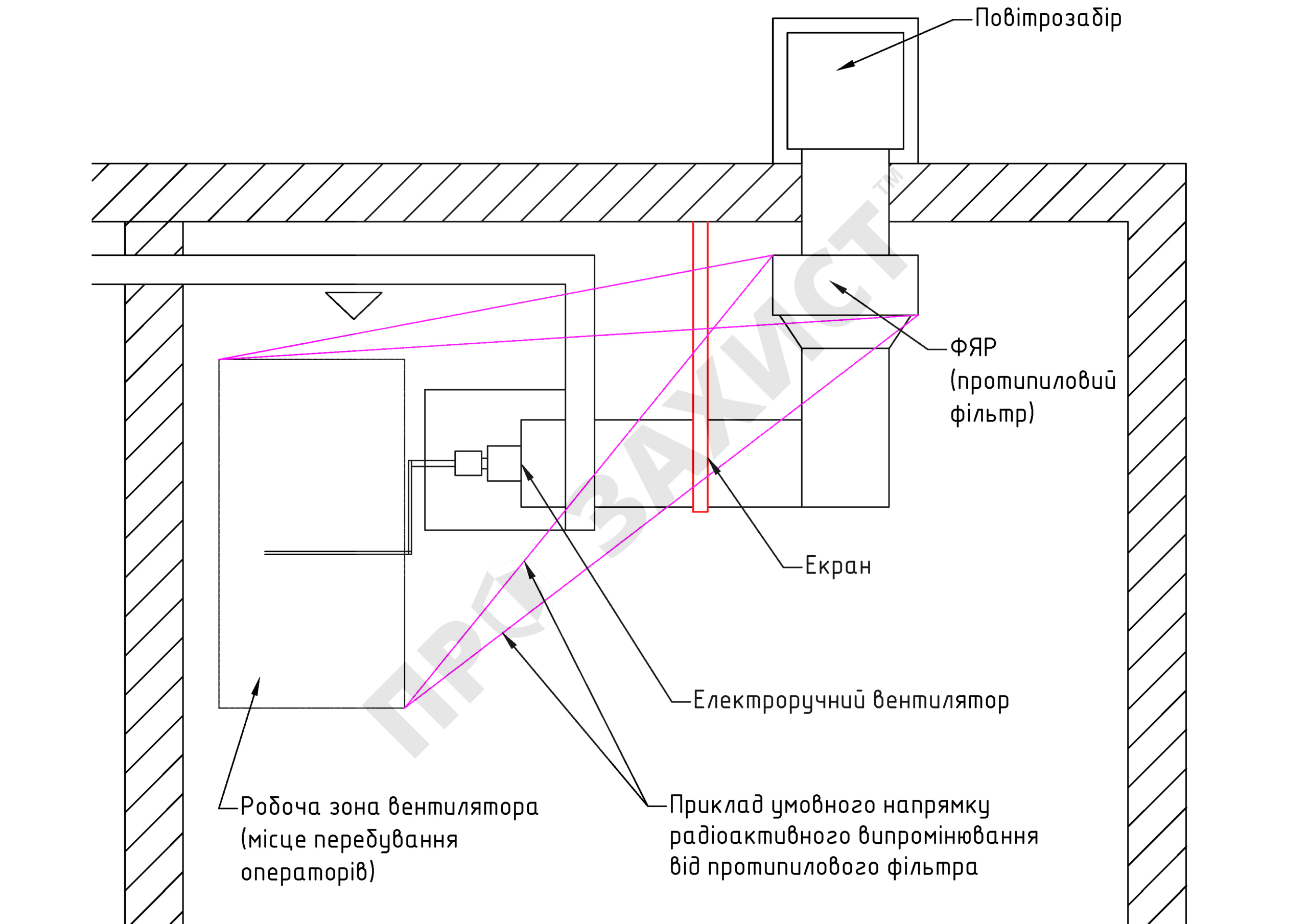

На цій ілюстрації показана можлива схема розташування захисного екрану. У фільтрі ФЯР може накопичуватися радіоактивний пил, а у робочій зоні електроручного вентилятора можуть перебувати люди. Для їх захисту слід передбачити екран, товщина якого обирається відповідно до матеріалу, з якого він зроблений, та повітроподачі, яка відбувається крізь фільтр.
Необхідно обов’язково перевірити всі можливі зони опромінювання в вертикальній площіні, щоб виключити незахищені зони.
Таким чином, ми наочно побачили, що захисний екран протипилових фільтрів це не частина фільтру або електроручного вентилятора. Натомість, це може бути додатковим обладнанням, або частиною будівельних конструкцій захисної споруди.
Для кріплення залізобетонної плити можна застосовувати кронштейни, підвіси, підставки тощо.
У випадку виконання екрану з цегли, його зведення не відрізняється від зведення стін, перегородок.
